產品展示 首頁>>產品展示>>鑄鐵平板、鑄鐵平臺系列

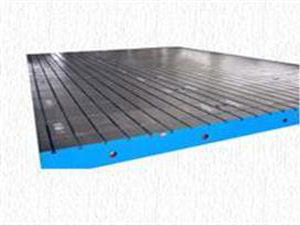

拼接平臺/平板
時間：2013-08-09 02:26:15 作者：admin 點擊：
189
次
銷售電話：13603175737
圖文傳真：0317-8195542
E-mail：btweiyejx@163.com
圖文傳真：0317-8195542
E-mail：btweiyejx@163.com
拼接平臺/平板詳細參數
拼接平臺概述：
拼接平臺的用途：拼裝平臺由多塊鑄鐵平臺組合而成的，主要用于大型工件的各種檢測，測量，劃線等工作，由于用途需要不同。一般一塊平臺可以滿足正常大小的工件檢驗，劃線，焊接等需要，但是遇到大型鑄件或工件，單塊平臺就無法滿足工作要求了，這時就需要將幾塊甚至十幾塊平臺進行拼接，形成一塊更大的組合平臺再對大型工件進行檢驗，劃線，裝配，焊接等工作。
拼接平臺精度：
拼接平臺精度等級有0、1、2、3、級及精刨。
拼接平臺 材質：
我公司生產的拼接平臺采用高強度鑄鐵HT200、HT250材質。
拼接平臺硬度：
硬度:HB170-240
拼接平臺規格：
我公司可以生產1000*1000mm-2000*6000mm規格的拼接平臺。
拼接平臺用途：
拼裝平臺由多塊鑄鐵平臺組合而成的，主要用于大型工件的各種檢測，測量，劃線等工作，由于用途需要不同。一般一塊平臺可以滿足正常大小的工件檢驗，劃線，焊接等需要，但是遇到大型鑄件或工件，單塊平臺就無法滿足工作要求了，這時就需要將幾塊甚至十幾塊平臺進行拼接，形成一塊更大的組合平臺再對大型工件進行檢驗，劃線，裝配，焊接等工作。
拼接平臺的包裝：
鐵板包裝和木制包裝兩種形式，平臺表面用塑料膜封裝，這種包裝適于平板內陸運輸，并有良好的防潮、防震、防銹和防野蠻裝卸等保護平板的措施,以確保安全運抵現場。
拼接平臺 制造標準：
平臺按國家GB7947-1999標準制造。 平臺 制成筋板式和箱體式，工作面有長方形、正方形或圓形。工作面采用刮削工藝，工作面上可加工V形、T形、U形槽和圓孔、長孔等。
鑄鐵平臺規格：
①100mm×200mm-------------400mm×400mm（本規格適用于研磨壓砂平板）精度為0級、1級、2級。
②400mm×600mm-------------1500mm×2500mm（本規格適用于人工刮研平板）精度為1級、2級、3級。
?、?500mm×3000mm----------2000mm×3000mm（本規格適用于人工刮研平板）精度為2級、3級、精刨。
?、?000mm×4000mm----------3000mm×10000mm/4000mm×8000mm精度為3級和精刨。
①100mm×200mm-------------400mm×400mm（本規格適用于研磨壓砂平板）精度為0級、1級、2級。
②400mm×600mm-------------1500mm×2500mm（本規格適用于人工刮研平板）精度為1級、2級、3級。
?、?500mm×3000mm----------2000mm×3000mm（本規格適用于人工刮研平板）精度為2級、3級、精刨。
?、?000mm×4000mm----------3000mm×10000mm/4000mm×8000mm精度為3級和精刨。
|
拼接平臺(拼接平板)規格（長×寬）mm |
拼接平臺(拼接平板)精度等級 |
||
|
1級 |
2級 |
3級 |
|
|
平面度公差 |
|||
|
200×200 |
10 |
20 |
50 |
|
300×200 |
12 |
24 |
60 |
|
300×300 |
12 |
24 |
60 |
|
300×400 |
12 |
24 |
60 |
|
400×400 |
12 |
24 |
60 |
|
400×600 |
14 |
28 |
70 |
|
500×500 |
14 |
28 |
70 |
|
500×600 |
14 |
28 |
70 |
|
500×800 |
16 |
32 |
80 |
|
600×800 |
16 |
32 |
80 |
|
600×900 |
16 |
32 |
80 |
|
1000×750 |
18 |
36 |
90 |
|
1000×1000 |
20 |
39 |
96 |
|
1000×1200 |
20 |
40 |
100 |
|
1000×1500 |
24 |
48 |
120 |
|
1000×2000 |
26 |
52 |
130 |
|
1500×2000 |
28 |
56 |
140 |
|
1500×2500 |
32 |
64 |
152 |
|
1500×3000 |
|
70 |
174 |
|
2000×3000 |
|
74 |
184 |
|
2000×4000 |
|
88 |
219 |
|
2500×3000 |
|
79 |
186 |
|
2000×4500 |
|
|
237 |
|
2000×5000 |
|
|
255 |
|
2000×6000 |
|
|
292 |
|
3000×6000 |
|
|
308 |
