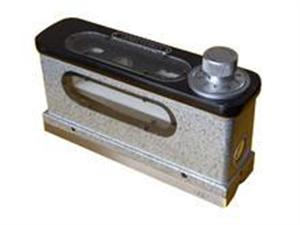

光學合像水平儀詳細介紹:

　　合像水平儀標準名稱： 光學合像水平儀

　　光學合像水平儀用途：合像水平儀廣泛用于測量平面和圓柱面對水平方向的傾斜度，以及機床與光學機械儀器的導軌或機座等的平面度、直線度和設備安裝位置的正確度。

　　光學合像水平儀的結構：合像水平儀主要由微動螺桿、螺母、度盤、水準器、棱鏡、放大鏡、杠桿以及具有平面和V型工作面的底座等制藥部件組成。

　　合像水平儀的工作原理：合象水平儀是利用棱鏡將水準器中的氣汽象符合放大，來提高讀數(shù)的精確度，利用杠桿、微動螺桿這一套傳動機構來提高讀數(shù)的靈敏度。所以被測量件傾斜0.01毫米/米時，就可精確的在合象儀中讀出。（在合象水平儀中水準器主要是起指零的作用。）

　　光學合像水平儀的使用方法：將合像水平儀安置在被檢驗的工作面上，由于被檢驗面的傾斜而引起兩氣泡的不重合，則轉(zhuǎn)動度盤，一直到兩氣泡重合為止，此時即可得出讀數(shù)。被檢件的實際傾斜度。
