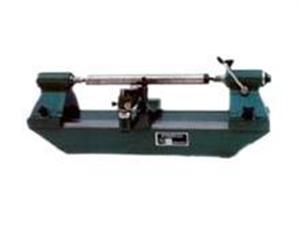

新型偏擺檢查儀詳細介紹

　　新型偏擺檢查儀配有一對莫氏4#的硬度頂尖，提高了偏擺儀的測量精度，增大了對被測零件的支撐重量，可測量高精度零件的徑向、端面和斜向圓跳動。表架設計精巧合理，上下、前后、左右調節平穩自如，操作方便，表架剛性好，提高了檢測儀器的靈敏性。

新型偏擺檢查儀主要技術參數：

　　徑向回轉精度 0.001mm 。

　　側導軌在全廠上對兩頂尖連線的平行度 0.005mm(A03、B03型)，0.008mm(A05、B05型),0.02mm(A10、B10型) 。

　　被測零件最大直徑 250mm 。

　　被測零件最大長度 300mm,500mm,1000mm。



測量步驟：

　　1、徑向圓跳動的測量：

　?、艑⒘慵羶?，置于偏擺儀兩頂尖之間（帶孔零件要裝在心軸上），使零件轉動自加，但不允許軸向串動，然后固緊二頂尖座，當需要卸下零件時，一手扶著零件，一手向下按手把L即取下零件。

　?、茖俜直硌b在表架上，使表桿通過零件軸心線，并與軸心線大至垂直，測頭與零件表面接觸，并壓約縮1～2圈后緊固表架。

　?、寝D(zhuǎn)動被測件一周，記下百分表讀數的最大值和最小值，該最大值與最小值之差，為I－I截面的徑向圓跳動誤差值。

　?、葴y量應在軸向的三個截面上進行（如圖），取三個截面中圓跳動誤差的最大值，為該零件的徑向圓跳動誤差。

　　2、端面圓跳動的測量：

　?、艑⒏軛U百分表夾持在偏擺檢查儀的表架上，緩慢移動表架，使杠桿百分表的測量頭與被測端面接觸，并予壓0.4mm測桿的正確位置。

　?、妻D(zhuǎn)動工件一周，記下百分表讀數的最大值和最小值，該最大值與最小值之差，即為直徑處的端面跳動誤差。

　　⑶在被測端面上均勻分布的三個直徑處測量，取其三個中的最大值為該零件端面圓跳動誤差。
