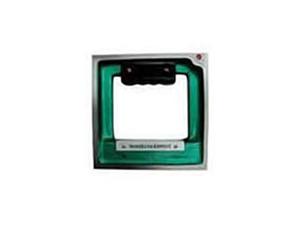

框式水平儀 有框式水平儀和條式水平儀兩種型式。主要用于檢驗各種機床及其它設備的平直度，安裝的水平位置和垂直位置的正確性，并可檢驗微小傾角。其測量精度有：0.2/300，0.5/200等。



使用方法：

　　框式水平儀的兩個V形測量面是測量精度的基準，在測量中不能與工作的粗糙面接觸或摩擦。安放時必須小心輕放，避免因測量面劃傷而損壞水平儀和造成不應有的測量誤差。

　　用框式水平儀測量工件的垂直面時，不能握住與副側面相對的部位，而用力向工件垂直平面推壓，這樣會因水平儀的受力變形，影響測量的準確性。正確的測量方法是手握持副測面內側，使水平儀平穩、垂直地（調整氣泡位于中間位置）貼在工件的垂直平面上，然后從縱向水準讀出氣泡移動的格數。

　　使用水平儀時，要保證水平儀工作面和工件表面的清潔，以防止臟物影響測量的準確性。測量水平面時，在同一個測量位置上，應將水平儀調過相反的方向再進行測量。當移動水平儀時，不允許水平儀工作面與工件表面發生摩擦，應該提起來放置。



使用注意事項

　　1、 水平儀使用前用無腐蝕性汽油將工作面上的防銹油洗 凈， 并用脫脂棉紗攛拭干凈 方可使用。

　　2、溫度變化會使測量產生誤差，使用時必須與熱源和風源隔絕。如使用環境溫度與保 存環境溫度不同，則需在使用環境中將水平儀位置于平板上穩定 2 小時后方可使用。

　　3、測量時必須待氣泡完全靜止后方可讀數。

　　4、水平儀使用完畢，必須將工作面擦試干凈，并涂以無水，無酸的防銹油，覆蓋防潮 紙裝入盒中置于清潔干燥處保
