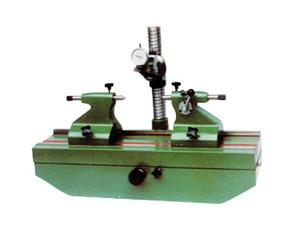

齒輪跳動檢查儀詳細介紹

　　齒輪跳動檢查儀用途：齒輪跳動檢查儀用于檢查6級或6級以下精度圓柱，圓錐外齒和齒輪及蝸輪蝸桿的徑向跳動或端面跳動。齒輪跳動檢查儀工作原理：齒圈徑向跳動△Fr，在齒輪一轉范圍內，測頭在槽齒輪上，與齒高中部雙面接觸，測頭相對于齒輪軸線的最變動量。為此，齒圈徑向跳動的檢查是借具有原始齒條形的測量頭進行。圖所示，為用于這種檢查儀的原理示意圖。檢查時將裝在芯軸上的被檢查齒輪，固定在儀器兩頂針間內，并用指示表示出測量頭位置對齒輪轉動軸線的跳動量。
